4-schneidiger Flachkopf-Schaftfräser

Verarbeitete Materialien	Gusseisen Sphäroguss		Kohlenstoffstahl, legierter Stahl ~750N/mm²		Kohlenstoffstahl, legierter Stahl ~30HRC		Vorgehärteter Stahl, vergüteter Stahl ~40HRC		Edelstahl		Vorgehärteter Stahl, vergüteter Stahl ~50HRC
Durchmesser (mm)	Drehzahl (mindddddd -1 )	Vorschubgeschwindigkeit (mm/min)	Drehzahl (mindddddd -1 )	Vorschubgeschwindigkeit (mm/min)	Drehzahl (mindddddd -1 )	Vorschubgeschwindigkeit (mm/min)	Drehzahl (mindddddd -1 )	Vorschubgeschwindigkeit (mm/min)	Drehzahl (mindddddd -1 )	Vorschubgeschwindigkeit (mm/min)	Drehzahl (mindddddd -1 )	Vorschubgeschwindigkeit (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405
Maximale Schnitttiefe
									Werkzeugdurchmesser	Schnitttiefe ca
									∅1	0,15D
									∅3	0,3D

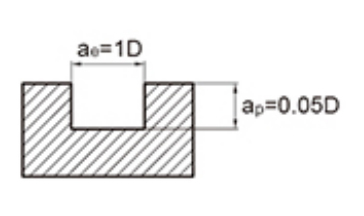

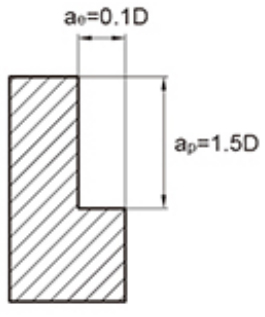

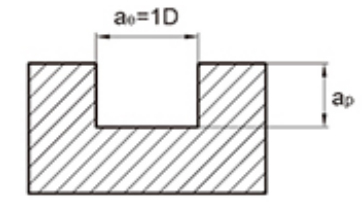

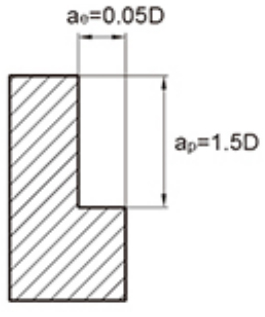

Die obige Tabelle zeigt die Richtwerte für die Seitenfräsbearbeitung. Beim Schneiden von Nuten mit dem Werkzeug sollte die Geschwindigkeit 50 % bis 70 % der obigen Tabelle betragen und die Vorschubgeschwindigkeit sollte 40 % bis 60 % als Standardwert betragen.
2. Bitte verwenden Sie hochpräzise Werkzeugmaschinen und Werkzeughalter.
3. Bitte verwenden Sie Luftkühlung oder Schneidflüssigkeit, die weniger Rauch erzeugt.
4. Es wird empfohlen, beim Seitenfräsen das sequentielle Fräsen zu verwenden.
Wenn die Steifigkeit der Werkzeugmaschine und der Werkstückinstallation unzureichend ist, können Vibrationen und ungewöhnliche Geräusche auftreten. In diesem Fall sollten die Geschwindigkeit und der Vorschub in der obigen Tabelle von Jahr zu Jahr reduziert werden.
6. Minimieren Sie die Länge des Werkzeugüberhangs so weit wie möglich, ohne dass es zu Störungen kommt.

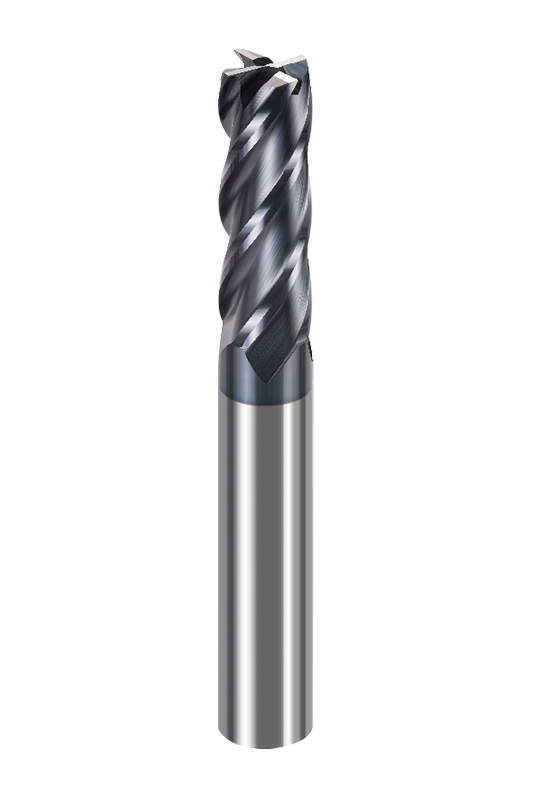

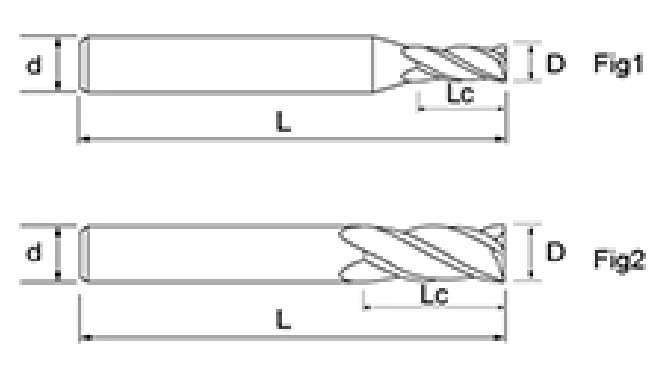

Der 4-schneidige Flachkopf-Schaftfräser NNC-4T verfügt über verschiedene Durchmesser von 1 mm bis 20 mm und kann mit unterschiedlichen Klingenlängen und Gesamtlängen kombiniert werden, was den Verarbeitern hilft, ihn flexibel in verschiedenen Szenarien wie engen Räumen oder großen Schnittflächen einzusetzen. Durch die Kombination verschiedener Größenlösungen kann ein gutes Gleichgewicht zwischen Verarbeitungseffizienz und Oberflächenbeschaffenheit erreicht werden, das für unterschiedliche Produktionsanforderungen geeignet ist.

Es verfügt über ein vierschneidiges Flachkopfdesign mit einem Spiralwinkel von 35°. Der Spanwinkel und der Rückenwinkel des Werkzeugs sind sorgfältig optimiert, um den Schnittwiderstand wirksam zu reduzieren. Es verfügt über einen breiteren allgemeinen Leistungsbereich, eine gleichmäßigere Schnittkantenverteilung und kann während des Schneidens geringere Vibrationen und eine gleichmäßigere Spanabfuhr aufrechterhalten und gleichzeitig eine stabile Schnittleistung bei Hochgeschwindigkeitsbearbeitung gewährleisten.

In Bezug auf die Herstellung nutzen die NNC-4T-Flachkopf-Schaftfräser eine hochpräzise CNC-Schleiftechnologie, um scharfe Kanten und streng kontrollierte Maßtoleranzen zu gewährleisten. Bei der Oberflächenbeschichtung kommt die neueste Chrom-Aluminium-Verbundbeschichtung zum Einsatz, die über eine hervorragende Hochtemperaturhärte und Oxidationsstabilität verfügt, wodurch die Werkzeugstandzeit verlängert und die Qualität der bearbeiteten Oberfläche verbessert wird.

Dieser Fräser eignet sich für die Bearbeitung einer Vielzahl von Materialien wie Kohlenstoffstahl, legiertem Stahl, Formenstahl, Edelstahl und Gusseisen, insbesondere für Werkstücke mit einer Härte von nicht mehr als 45 HRC.
