2-schneidiger Kugelfräser

Verarbeitete Materialien	Gusseisen Sphäroguss		Kohlenstoffstahl, legierter Stahl ~750N/mm²		Kohlenstoffstahl, legierter Stahl ~30HRC		Vorgehärteter Stahl, vergüteter Stahl ~40HRC		Edelstahl		Vorgehärteter Stahl, vergüteter Stahl ~50HRC
Durchmesser (mm)	Drehzahl (mindddddd -1 )	Vorschubgeschwindigkeit (mm/min)	Drehzahl (mindddddd -1 )	Vorschubgeschwindigkeit (mm/min)	Drehzahl (mindddddd -1 )	Vorschubgeschwindigkeit (mm/min)	Drehzahl (mindddddd -1 )	Vorschubgeschwindigkeit (mm/min)	Drehzahl (mindddddd -1 )	Vorschubgeschwindigkeit (mm/min)	Drehzahl (mindddddd -1 )	Vorschubgeschwindigkeit (mm/min)
R0,5	40000	800	40000	800	38000	700	32000	320	22300	200	25000	275
R1.0	24000	900	24000	900	19000	760	16000	400	11150	230	13000	275
R1.5	15500	950	15500	950	12750	760	10600	450	7400	290	8500	280
R2.0	11500	950	11500	950	9550	760	8000	550	5550	370	6500	370
R2.5	9500	1050	9500	1050	7650	800	6400	550	4450	370	5000	375
R3.0	8000	1050	8000	1050	6400	800	5300	580	3700	390	4200	390
R4.0	6000	1300	6000	1300	4800	950	4000	700	2750	455	3200	440
R5.0	4800	1200	4800	1200	3800	900	3200	650	2200	430	2500	440
R6.0	4000	1100	4000	1100	3200	840	2650	610	1850	430	2100	420
R8.0	3000	1050	3000	1050	2400	800	2000	600	1350	380	1600	375
R10.0	2400	950	2400	950	1900	680	1600	560	1100	370	1250	330

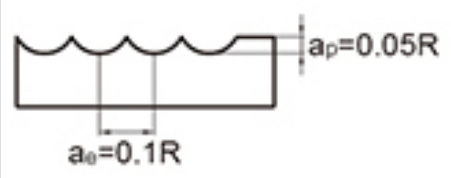

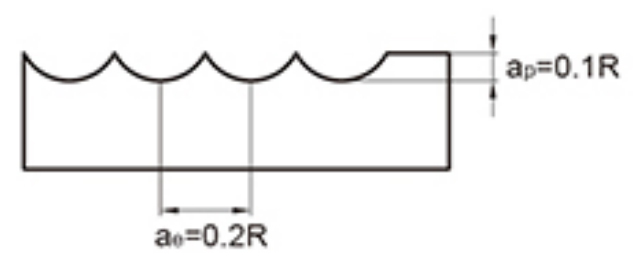

Maximale Schnitttiefe

1. Bitte verwenden Sie hochpräzise Werkzeugmaschinen und Werkzeughalter.
2. Bitte verwenden Sie Luftkühlung oder Schneidflüssigkeit, die weniger Rauch erzeugt.
3. Es wird empfohlen, beim Seitenfräsen das sequentielle Fräsen zu verwenden.
4. Wenn die Steifigkeit der Werkzeugmaschine und der Werkstückinstallation schlecht ist, können Vibrationen und ungewöhnliche Geräusche auftreten. In diesem Fall sollten die Geschwindigkeit und der Vorschub in der obigen Tabelle von Jahr zu Jahr reduziert werden.
5. Minimieren Sie die Länge der Werkzeugaufhängung so weit wie möglich, ohne dass es zu Störungen kommt.

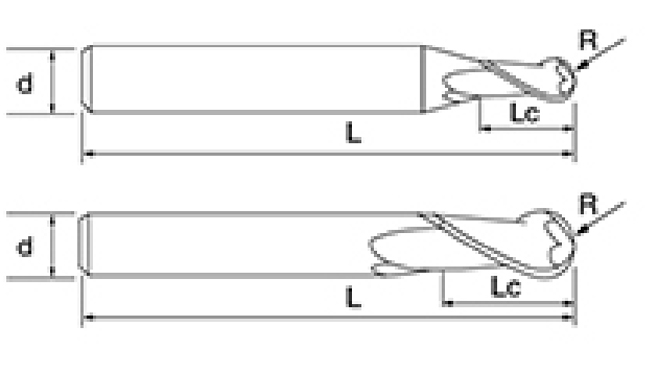

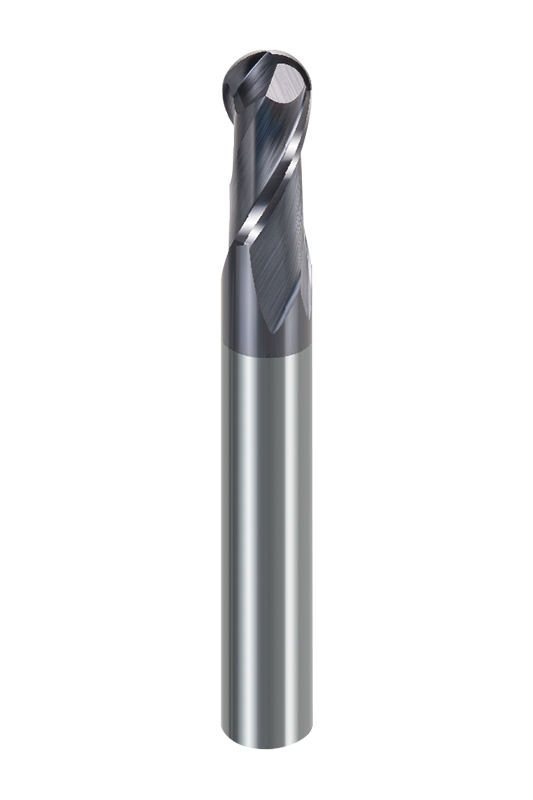

NNC-2B 2-schneidige Kugelkopffräser bieten große Flexibilität bei der Größenauswahl mit Durchmessern von 1 mm bis 10 mm, gängigen Spannutenlängen von 2 mm bis 25 mm und Gesamtlängen von 50 mm, 75 mm und 100 mm. Diese verschiedenen Kombinationen können eine Vielzahl von Bearbeitungsanforderungen erfüllen, wie z. B. flache Nuten, Fasenschneiden und komplexe Konturbearbeitung, und behalten gleichzeitig eine stabile Werkzeugsteifigkeit auch bei kleineren Durchmessern bei.

Das Werkzeug verfügt über eine Kugelkopfgeometrie und seine gebogene Schneidkante trägt dazu bei, den Schnittwiderstand zu verringern und die Oberflächengüte zu verbessern. Die ausgewogene Verteilung der Schneidkanten entlang des Lichtbogenübergangs sorgt für eine gleichmäßigere Kraft während des Betriebs, wodurch Werkzeugvibrationen effektiv reduziert und die Oberflächenqualität und Maßhaltigkeit weiter verbessert werden.

Der 2-schneidige Kugelkopffräser wird mithilfe hochpräziser CNC-Schleiftechnologie mit einer hochfesten, nicht fragmentierbaren (0,6 μm) feinkörnigen Matrix hergestellt, die auch unter Hochgeschwindigkeitsschneidbedingungen ihre Schärfe und Haltbarkeit beibehält. Die neueste Chrom-Aluminium-Verbundbeschichtung verfügt über eine hervorragende Hitze- und Verschleißfestigkeit, sodass der Schaftfräser auch bei hohen Temperaturen eine stabile Leistung beibehält und die Werkzeuglebensdauer erheblich verlängert.

Diese Schaftfräser eignen sich für eine Vielzahl von Materialien mit einer Härte von bis zu HRC45, einschließlich Kohlenstoffstahl, legiertem Stahl, vorgehärtetem Stahl und Gusseisen sowie Nichteisenmetallen wie Kupferlegierungen.
