Hochleistungs-Schaftfräser mit 2 Schneiden und Kugelkopf

Verarbeitete Materialien	Vorgehärteter Stahl 40~50HRC				Gehärteter Stahl 50~60HRC				Gehärteter Stahl 60~68HRC
Kugelkopfradius (mm)	Drehzahl (minddd -1 )	Vorschubgeschwindigkeit (mm/min)	a p (mm)	a e (mm)	Drehzahl (minddd -1 )	Vorschubgeschwindigkeit (mm/min)	a p (mm)	a e (mm)	Drehzahl (minddd -1 )	Vorschubgeschwindigkeit (mm/min)	a p (mm)	a e (mm)
R0,5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1.0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1.5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2.0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2.5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3.0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4.0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5.0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6.0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8.0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10.0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5
Maximale Schnitttiefe

1. Bitte verwenden Sie hochpräzise und hochsteife Geräte und Vorrichtungen.
2. Wenn die Steifigkeit der Werkzeugmaschine und der Werkstückinstallation unzureichend ist, können Vibrationen und ungewöhnliche Geräusche auftreten. In diesem Fall sollten die Geschwindigkeit und der Vorschub in der obigen Tabelle von Jahr zu Jahr reduziert werden.
3. Bitte verwenden Sie Luftkühlung oder MMS (Mindestmenge an Ölnebelkühlung).
4. Es wird empfohlen, beim Seitenfräsen das sequentielle Fräsen zu verwenden.
5. Minimieren Sie die Länge der Werkzeugaufhängung so weit wie möglich, ohne dass es zu Störungen kommt.

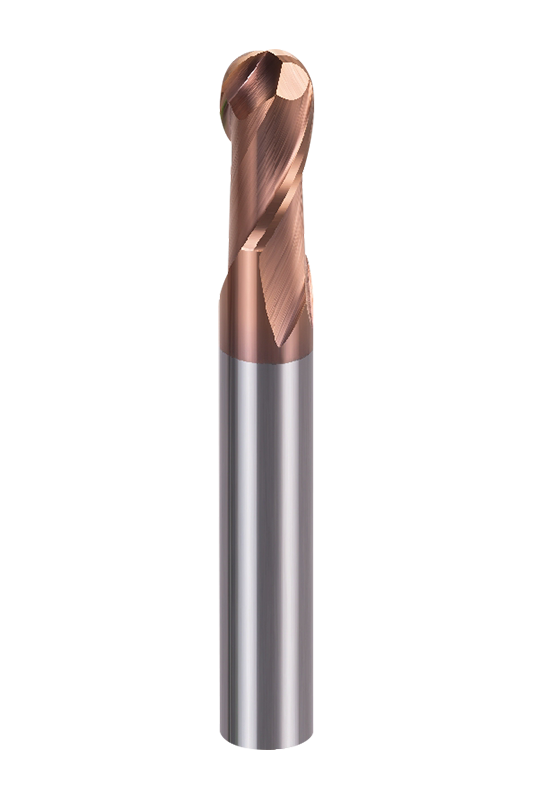

Die leistungsstarke 2-schneidige Kugelkopffräserserie NNH-2B ist in verschiedenen Spezifikationen erhältlich, von 1 mm bis 20 mm Durchmesser. Diese Flexibilität ermöglicht es Benutzern, das am besten geeignete Werkzeug für ihre Bearbeitungsanforderungen auszuwählen, sei es für die Feingravur oder das Fräsen tiefer Hohlräume. Jede Variante ist hinsichtlich ihrer Spannutenlänge und Gesamtabmessungen sorgfältig optimiert, um Präzision und Effizienz in einer Vielzahl von Anwendungen zu gewährleisten.

Dieser Schaftfräser ist mit einer Kugelkopfgeometrie ausgestattet und bietet im Vergleich zu Flachfräsern einen sanfteren Übergang bei der 3D-Oberflächenbearbeitung. Diese Form trägt dazu bei, den Schnittwiderstand zu verringern und die Werkzeugstabilität zu verbessern. Der Spiralwinkel von 30° verbessert die Spanabfuhr und minimiert Vibrationen, wodurch eine stabile Bearbeitungsleistung gewährleistet wird. Darüber hinaus ermöglicht die 2-schneidige Struktur eine bessere Spanabfuhr bei der Hochgeschwindigkeitsbearbeitung und ist somit ideal für einen effizienten Materialabtrag.

Dieses Produkt nutzt die fortschrittliche AlTiSiN-Beschichtungstechnologie, gepaart mit einem Substrat mit ultrafeinen Partikeln (0,4 μm). Dadurch wird die Verschleiß- und Hitzebeständigkeit deutlich verbessert, sodass das Werkzeug auch bei Bearbeitungsanwendungen mit hoher Härte seine Leistung beibehält. NNH-2B-Schaftfräser bestehen aus hochhartem Hartmetall und sind präzisionsgeschliffen, um scharfe Schneidkanten zu erhalten, wodurch die Schnittkräfte reduziert und die Bearbeitungsgenauigkeit verbessert werden können.

Die NNH-2B-Serie eignet sich für eine Vielzahl von Materialien und eignet sich gut für Anwendungen mit hoher Geschwindigkeit und hoher Härte. Es eignet sich sehr gut für die Bearbeitung von gehärtetem Stahl, Werkzeugstahl und rostfreiem Stahl bis zu 55 HRC. Darüber hinaus ist es auch bei der Präzisionsbearbeitung von Nichteisenmetallen wie Kupferlegierungen sehr effektiv.
