• Herstellung von Substraten mit hoher Härte und hoher Zähigkeit, spezielles Design mit negativem Winkel, Materialverarbeitung vor und nach der Wärmebehandlung, universell für weiche und harte Materialien.
• Kann für die CNC-Bearbeitung unter Hochgeschwindigkeitsbedingungen, Ölnebel, Wasserkühlung, Ölkühlung und anderen Kühlumgebungen verwendet werden.

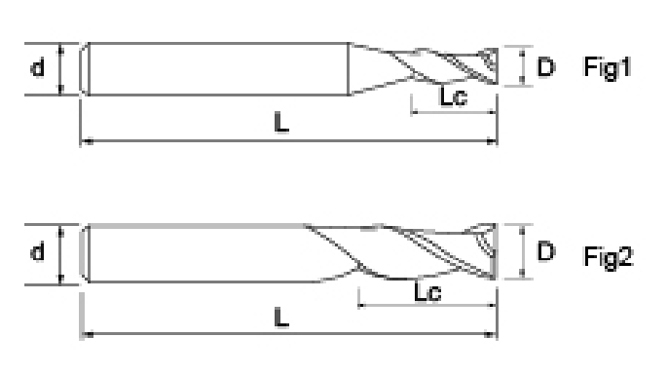

| Nein. | Durchmesser D | Flötenlänge Lc | Gesamtlänge L | Schaftdurchmesser d | Klingenanzahl F |
| NNH-2T-D1 | 1 | 3 | 50 | 4 | 2 |
| NNH-2T-D1 | 1 | 3 | 50 | 6 | 2 |
| NNH-2T-D1.5 | 1.5 | 4 | 50 | 4 | 2 |
| NNH-2T-D1.5 | 1.5 | 4 | 50 | 6 | 2 |
| NNH-2T-D2 | 2 | 6 | 50 | 4 | 2 |
| NNH-2T-D2 | 2 | 6 | 50 | 6 | 2 |
| NNH-2T-D2.5 | 2.5 | 6 | 50 | 4 | 2 |
| NNH-2T-D2.5 | 2.5 | 6 | 50 | 6 | 2 |
| NNH-2T-D3 | 3 | 8 | 50 | 4 | 2 |
| NNH-2T-D3 | 3 | 8 | 50 | 6 | 2 |
| NNH-2T-D3 | 3 | 8 | 50 | 3 | 2 |
| NNH-2T-D3.5 | 3.5 | 10 | 50 | 4 | 2 |
| NNH-2T-D3.5 | 3.5 | 10 | 50 | 6 | 2 |
| NNH-2T-D4 | 4 | 10 | 50 | 4 | 2 |
| NNH-2T-D4 | 4 | 10 | 50 | 6 | 2 |
| NNH-2T-D5 | 5 | 13 | 50 | 5 | 2 |
| NNH-2T-D5 | 5 | 13 | 50 | 6 | 2 |
| NNH-2T-D6 | 6 | 15 | 50 | 6 | 2 |
| NNH-2T-D8 | 8 | 20 | 60 | 8 | 2 |
| NNH-2T-D10 | 10 | 25 | 75 | 10 | 2 |
| NNH-2T-D12 | 12 | 30 | 75 | 12 | 2 |
| NNH-2T-D16 | 16 | 45 | 100 | 16 | 2 |
| NNH-2T-D20 | 20 | 45 | 100 | 20 | 2 |
| Verarbeitete Materialien | Vorgehärteter Stahl 40~50HRC | Gehärteter Stahl 50~60HRC | Gehärteter Stahl 60~68HRC | |||
| Durchmesser (mm) | Drehzahl (minddd -1 ) | Vorschubgeschwindigkeit (mm/min) | Drehzahl (minddd -1 ) | Vorschubgeschwindigkeit (mm/min) | Drehzahl (minddd -1 ) | Vorschubgeschwindigkeit (mm/min) |
| 1 | 40000 | 160 | 40000 | 160 | 32000 | 130 |
| 2 | 40000 | 400 | 24000 | 240 | 16000 | 160 |
| 3 | 32000 | 510 | 16000 | 255 | 11000 | 175 |
| 4 | 24000 | 625 | 12000 | 310 | 8000 | 210 |
| 5 | 19000 | 685 | 9500 | 340 | 6400 | 230 |
| 6 | 16000 | 770 | 8000 | 385 | 5300 | 255 |
| 8 | 12000 | 770 | 6000 | 385 | 4000 | 255 |
| 10 | 9600 | 770 | 4800 | 385 | 3200 | 255 |
| 12 | 8000 | 800 | 4000 | 400 | 2700 | 270 |
| 14 | 6800 | 680 | 3400 | 340 | 2300 | 230 |
| 16 | 6000 | 600 | 3000 | 300 | 2000 | 200 |
| 18 | 5300 | 530 | 2700 | 270 | 1800 | 180 |
| 20 | 4800 | 480 | 2400 | 240 | 1600 | 160 |

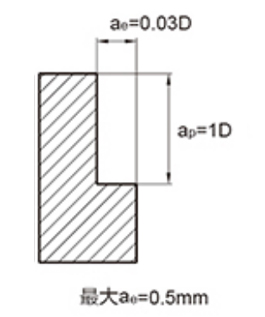

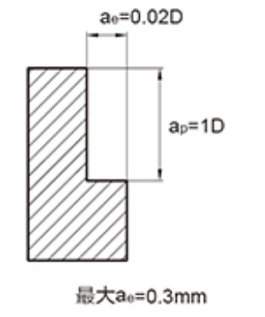

| Maximale Schnitttiefe |  |  |  | |||
1. Bitte verwenden Sie hochpräzise und hochsteife Geräte und Vorrichtungen.
2. Wenn die Steifigkeit der Werkzeugmaschine und der Werkstückinstallation unzureichend ist, können Vibrationen und ungewöhnliche Geräusche auftreten. In diesem Fall sollten die Geschwindigkeit und der Vorschub in der obigen Tabelle von Jahr zu Jahr reduziert werden.
3. Bitte verwenden Sie Luftkühlung oder MMS (Mindestmenge an Ölnebelkühlung).
4. Es wird empfohlen, beim Seitenfräsen das sequentielle Fräsen zu verwenden.
5. Minimieren Sie die Länge der Werkzeugaufhängung so weit wie möglich, ohne dass es zu Störungen kommt.
| Werkzeugserie | Durchmesser | Radius | Eckenradius | Flötenlänge | Effektive Länge | Gesamtlänge | Schaftdurchmesser | |||
| D | R | CR | Lc | L1 | L | d | ||||
| NNH Hartmetall-Schaftfräser mit hoher Geschwindigkeit und hoher Härte | D0,1 ~ D0,9 | 0 -0,005 | R0,05~R2 | /-0,005 | CR0,05 ~ CR0,5 | /-0,005 | 0 0.3 | 0 0.3 | 0.5 -0,5 | h5 |
| D1~D3.5 | 0 -0,005 | |||||||||
| D4~D10 | -0,003 -0,015 | R3~R5 | /-0,005 | CR1.0 ~ CR3.0 | /-0,008 | 0 0.5 | 0 0.5 | |||
| D12~D20 | -0,003 -0,018 | R6~R10 | /-0,008 | |||||||

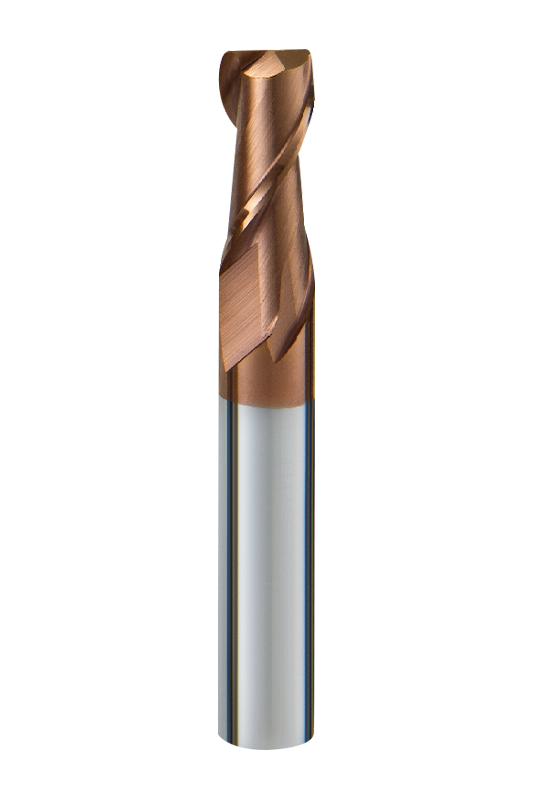

Der Hochleistungs-Flachschaftfräser NNH-2T mit zwei Schneiden bietet eine Vielzahl von Spezifikationen mit Werkzeugdurchmessern von 1 mm bis 20 mm. Mit unterschiedlichen Klingenlängen und Schaftdurchmessern lässt es sich flexibel an unterschiedliche Bearbeitungsanforderungen anpassen. Dank der umfangreichen Untermodellkonfiguration können Benutzer das am besten geeignete Werkzeug für bestimmte Anwendungsszenarien auswählen, um die Verarbeitungseffizienz und -präzision zu verbessern.
Der Fräser verfügt über ein spezielles 2-schneidiges flaches Enddesign in Kombination mit einem Spiralwinkel von 35°, was ihm sowohl eine effiziente Spanabfuhr als auch eine stabile Schnittleistung ermöglicht. Das Design des Schneidkopfes mit flachem Boden gewährleistet die Ebenheit der Unterseite der Bearbeitung, die für hochpräzise Bearbeitungsanforderungen geeignet ist.
Während des Herstellungsprozesses verwenden NNH-2T Hochleistungs-Flachschaftfräser mit zwei Schneiden die fortschrittliche AlTiSiN-Beschichtungstechnologie in Kombination mit einem 0,4 μm ultrafeinen Partikelsubstrat, um die Verschleißfestigkeit und Hochtemperaturstabilität des Werkzeugs effektiv zu verbessern. Seine hohe Härte von HRC 55 ermöglicht es dem Werkzeug, eine hervorragende Leistung unter Hochgeschwindigkeits-Schneidebedingungen beizubehalten, während gleichzeitig seine Lebensdauer verlängert und die Austauschkosten gesenkt werden.
