• Das spezielle Messerdesign in Kombination mit fortschrittlicher Polier- und Passivierungstechnologie verhindert wirksam Vibrationen und löst das Problem anhaftender Späne.
• Hochleistungs-Aluminiummesser, kann eine extrem hohe Metallabtragsrate und höhere Anforderungen an den optischen Effekt erzielen.

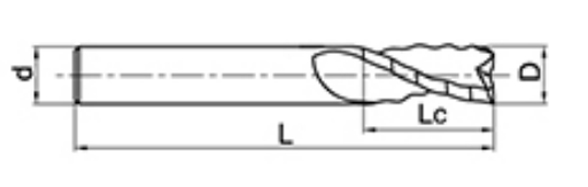

| Nein. | Durchmesser D | Flötenlänge Lc | Gesamtlänge L | Schaftdurchmesser d | Klingenanzahl F |
| NNL-3T-D6 | 6 | 16 | 50 | 6 | 3 |
| NNL-3T-D8 | 8 | 20 | 60 | 8 | 3 |
| NNL-3T-D10 | 10 | 25 | 75 | 10 | 3 |
| NNL-3T-D12 | 12 | 30 | 75 | 12 | 3 |
| NNL-3T-D16 | 16 | 45 | 100 | 16 | 3 |
| NNL-3T-D20 | 20 | 45 | 100 | 20 | 3 |
| Verarbeitete Materialien | Aluminiumlegierung | Silizium-Aluminium-Legierung Si≤10 % | ||
| Schnittgeschwindigkeit | 250m/min | 200m/min | ||
| Durchmesser (mm) | Drehzahl (min⁻¹) | Vorschubgeschwindigkeit (mm/min) | Drehzahl (min⁻¹) | Vorschubgeschwindigkeit (mm/min) |
| 6 | 13000 | 3000 | 10600 | 1900 |
| 8 | 10000 | 3000 | 8000 | 1900 |
| 10 | 8000 | 2900 | 6500 | 1850 |
| 12 | 6600 | 2700 | 5300 | 1700 |
| 14 | 5700 | 2600 | 4600 | 1650 |
| 16 | 5000 | 2550 | 4000 | 1600 |
| 18 | 4400 | 2500 | 3500 | 1550 |
| 20 | 4000 | 2400 | 3200 | 1500 |
| Maximale Schnitttiefe |  | |||
1. Die obige Tabelle basiert auf den Richtwerten für das Seitenfräsen. Die Schnittbedingungen für das Schlitzfräsen basieren auf 70 % der Schnittgeschwindigkeit und 50 % der Vorschubgeschwindigkeit in der obigen Tabelle.
2. Bitte verwenden Sie Werkzeugmaschinen und Werkzeughalter mit hoher Steifigkeit und Präzision. Wenn die Steifigkeit der Werkzeugmaschine und der Werkstückinstallation unzureichend ist, können Vibrationen und ungewöhnliche Geräusche auftreten. Zu diesem Zeitpunkt sollten die empfohlene Geschwindigkeit und Vorschubgeschwindigkeit in der obigen Tabelle von Jahr zu Jahr reduziert werden.
3. Bei geringer Schnitttiefe können Drehzahl und Vorschub von Jahr zu Jahr erhöht werden.
4. Bitte verwenden Sie wasserlösliche Schneidflüssigkeit.
5. Für sequentielles Fräsen wird Seitenfräsen empfohlen.
6. Minimieren Sie die Länge des Werkzeugüberhangs so weit wie möglich, ohne dass es zu Störungen kommt.
| Werkzeugserie | Durchmesser | Radius | Eckenradius | Flötenlänge | Effektive Länge | Gesamtlänge | Schaftdurchmesser | |||
| D | R | CR | Lc | L1 | L | d | ||||
| NNL-Hartmetall-Schaftfräser für die Aluminiumbearbeitung | D0,5 ~ D3,5 | 0 -0,012 | R0,5~R1,75 | /-0,005 | CR0,2 ~ CR0,5 | /-0,005 | 0 0.3 | 0 0.5 | 0 0.5 | h6 |
| D4.0~D10.0 | 0 -0,015 | R2.0~R5.0 | /-0,008 | CR1.0 ~ CR5.0 | /-0,008 | 0 0.5 | ||||
| D12,0 ~ D20,0 | 0 -0,018 | R6.0~R10.0 | /-0,01 | |||||||

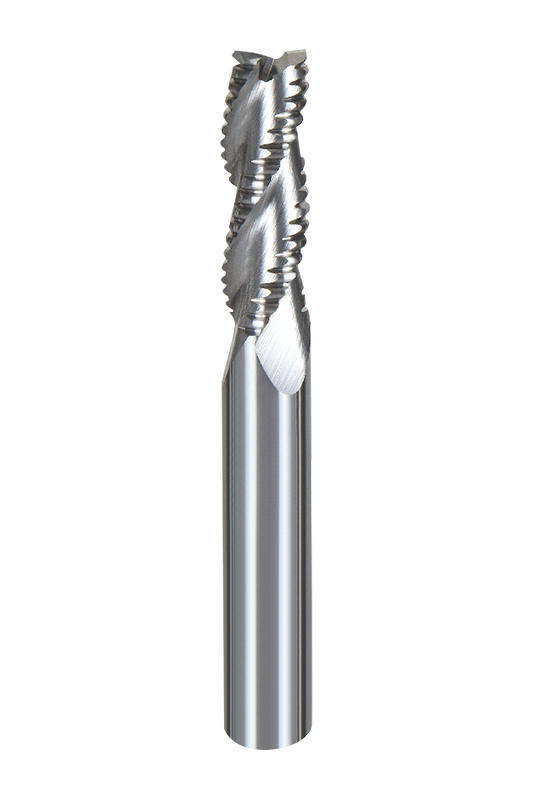

Die 3-schneidigen Wellenkanten-Schaftfräser zum Fräsen von Aluminium (NNL-3W) bieten ein breites Spektrum an Spezifikationen und decken Durchmesser von 6 mm bis 20 mm ab, mit flexiblen Kombinationen von Fräserlänge und Gesamtlänge, um unterschiedliche Bearbeitungsanforderungen zu erfüllen. Ob für hochpräzise Endbearbeitung oder effizientes Grobschneiden – mit anpassbaren Optionen für unterschiedliche Produktionsumgebungen ist immer das passende Modell dabei.
Das einzigartige Wellenkantendesign in Kombination mit einem 35°-Spiralwinkel ist ideal für die Schruppbearbeitung von Aluminiummaterialien. Es ermöglicht einen schnellen Materialabtrag bei gleichzeitiger Reduzierung von Vibrationen und verbesserter Bearbeitungsstabilität. Das Werkzeug verfügt über eine große Spantasche, die eine reibungslose Spanabfuhr gewährleistet, Verstopfungen und Überhitzung verhindert, die Oberflächenqualität verbessert und die Werkzeuglebensdauer verlängert.
Die Werkzeugoberfläche wird mit fortschrittlichen Polier- und Passivierungsprozessen behandelt, wodurch die Spanabfuhrleistung weiter optimiert und gleichzeitig die Verschleißfestigkeit verbessert wird. Hergestellt aus ausgewähltem 0,5 μm starkem, splitterfestem Material, ist die Schneidwirkung schärfer und glatter.
Der dreischneidige Wellenkantenfräser NNL-3W wurde speziell für die Schruppbearbeitung von Aluminiumlegierungen entwickelt und steigert sowohl die Effizienz als auch die Qualität bei der Aluminiumbearbeitung erheblich.
