• Das spezielle Messerdesign in Kombination mit fortschrittlicher Polier- und Passivierungstechnologie verhindert wirksam Vibrationen und löst das Problem anhaftender Späne.
• Hochleistungs-Aluminiummesser, kann eine extrem hohe Metallabtragsrate und höhere Anforderungen an den optischen Effekt erzielen.

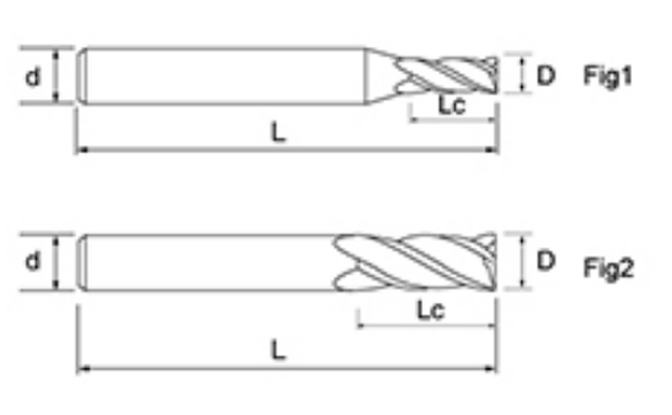

| Nein. | Durchmesser D | Flötenlänge Lc | Gesamtlänge L | Schaftdurchmesser d | Klingenanzahl F |
| NNL-3T-D1.0 | 1.0 | 3 | 50 | 4 | 3 |
| NNL-3T-D1.5 | 1.5 | 4 | 50 | 4 | 3 |
| NNL-3T-D2.0 | 2.0 | 6 | 50 | 4 | 3 |
| NNL-3T-D2.5 | 2.5 | 7 | 50 | 4 | 3 |
| NNL-3T-D3.0S | 3.0 | 7 | 50 | 4 | 3 |
| NNL-3T-D3.0 | 3.0 | 8 | 50 | 6 | 3 |
| NNL-3T-D4.0S | 4.0 | 12 | 50 | 4 | 3 |
| NNL-3T-D4.0 | 4.0 | 12 | 50 | 6 | 3 |
| NNL-3T-D4.5 | 4.5 | 12 | 50 | 6 | 3 |
| NNL-3T-D5.0 | 5.0 | 15 | 50 | 6 | 3 |
| NNL-3T-D5.5 | 5.5 | 15 | 50 | 6 | 3 |
| NNL-3T-D6.0 | 6.0 | 18 | 50 | 6 | 3 |
| NNL-3T-D7.0 | 7.0 | 20 | 60 | 8 | 3 |
| NNL-3T-D8.0 | 8.0 | 20 | 60 | 8 | 3 |
| NNL-3T-D9.0 | 9.0 | 25 | 75 | 10 | 3 |
| NNL-3T-D10.0 | 10.0 | 30 | 75 | 10 | 3 |
| NNL-3T-D11.0 | 11.0 | 30 | 75 | 12 | 3 |
| NNL-3T-D12.0 | 12.0 | 30 | 75 | 12 | 3 |
| NNL-3T-D14.0 | 14.0 | 35 | 75 | 14 | 3 |
| NNL-3T-D16.0 | 16.0 | 45 | 100 | 16 | 3 |
| NNL-3T-D18.0 | 18.0 | 45 | 100 | 18 | 3 |
| NNL-3T-D20.0 | 20.0 | 50 | 100 | 20 | 3 |
| Verarbeitete Materialien | Aluminiumlegierung | Silizium-Aluminium-Legierung Si≤10 % | ||
| Durchmesser (mm) | Drehzahl (min⁻¹) | Vorschubgeschwindigkeit (mm/min) | Drehzahl (min⁻¹) | Vorschubgeschwindigkeit (mm/min) |
| 1 | 40000 | 800 | 40000 | 600 |
| 2 | 40000 | 1200 | 32000 | 900 |
| 3 | 26500 | 1800 | 21000 | 1300 |
| 4 | 20000 | 2000 | 16000 | 1500 |
| 5 | 16000 | 1750 | 13000 | 1300 |
| 6 | 13000 | 1500 | 10600 | 1200 |
| 8 | 10000 | 1650 | 8000 | 1300 |
| 10 | 8000 | 1900 | 6500 | 1500 |
| 12 | 6600 | 1950 | 5300 | 1550 |
| 14 | 5700 | 2000 | 4600 | 1600 |
| 16 | 5000 | 2000 | 4000 | 1600 |
| 18 | 4400 | 2000 | 3500 | 1600 |
| 20 | 4000 | 2000 | 3200 | 1600 |

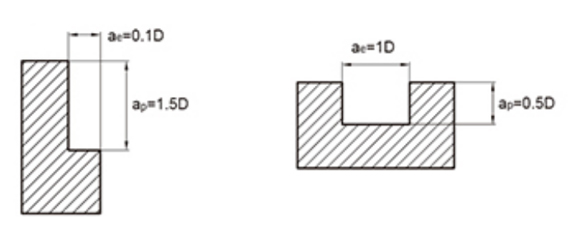

| Maximale Schnitttiefe |  | |||
1. Die obige Tabelle basiert auf den Richtwerten für das Seitenfräsen. Die Schnittbedingungen für das Schlitzfräsen basieren auf 70 % der Vorschubgeschwindigkeit in der obigen Tabelle.
2. Bitte verwenden Sie Werkzeugmaschinen und Werkzeughalter mit hoher Steifigkeit und Präzision. Wenn die Steifigkeit der Werkzeugmaschine und der Werkstückinstallation unzureichend ist, können Vibrationen und ungewöhnliche Geräusche auftreten. Zu diesem Zeitpunkt sollten die empfohlene Geschwindigkeit und Vorschubgeschwindigkeit in der obigen Tabelle von Jahr zu Jahr reduziert werden.
3. Bei geringer Schnitttiefe können Drehzahl und Vorschub von Jahr zu Jahr erhöht werden.
4. Bitte verwenden Sie wasserlösliche Schneidflüssigkeit.
5. Für sequentielles Fräsen wird Seitenfräsen empfohlen.
6. Minimieren Sie die Länge des Werkzeugüberhangs so weit wie möglich, ohne dass es zu Störungen kommt.
| Werkzeugserie | Durchmesser | Radius | Eckenradius | Flötenlänge | Effektive Länge | Gesamtlänge | Schaftdurchmesser | |||
| D | R | CR | Lc | L1 | L | d | ||||
| NNL-Hartmetall-Schaftfräser für die Aluminiumbearbeitung | D0,5 ~ D3,5 | 0 -0,012 | R0,5~R1,75 | /-0,005 | CR0,2 ~ CR0,5 | /-0,005 | 0 0.3 | 0 0.5 | 0 0.5 | h6 |
| D4.0~D10.0 | 0 -0,015 | R2.0~R5.0 | /-0,008 | CR1.0 ~ CR5.0 | /-0,008 | 0 0.5 | ||||
| D12,0 ~ D20,0 | 0 -0,018 | R6.0~R10.0 | /-0,01 | |||||||

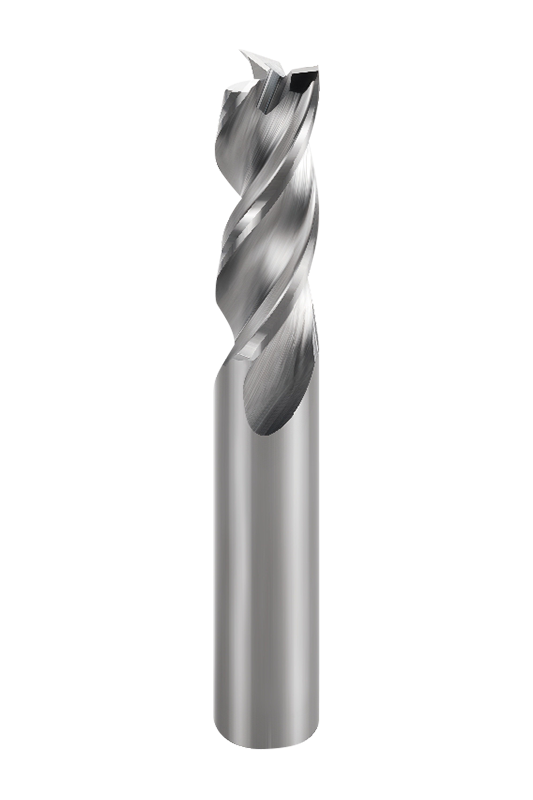

Die 3-schneidigen Schaftfräser für Aluminiumfräser (Serie NNL-3T) bieten eine Vielzahl von Spezifikationen mit Fräserdurchmessern von 1,0 mm bis 20,0 mm sowie verschiedene Optionen für Fräserlänge und Schaftdurchmesser, um unterschiedlichen Bearbeitungsanforderungen gerecht zu werden. Ob Feingravur oder großflächiger Materialabtrag, für die Flexibilitätsanforderungen einer effizienten Bearbeitung lässt sich das passende Modell finden.
Das Werkzeug verfügt über ein einzigartiges dreischneidiges Design in Kombination mit einem 45°-Spiralwinkel, wodurch die Schnittkraftverteilung optimiert und Vibrationen während der Bearbeitung wirksam reduziert werden, wodurch die Bearbeitungsstabilität verbessert wird. Die spezielle Werkzeuggeometrie verbessert die Spanentfernungsfähigkeiten, reduziert Spananhaftungsprobleme während des Prozesses und sorgt für einen gleichmäßigeren Schnitt bei gleichzeitiger Beibehaltung einer hochwertigen Oberflächengüte.
Hergestellt aus ausgewähltem 0,5 μm starkem, splitterfestem Material und behandelt durch Präzisionsschleifen sowie fortschrittliche Polier- und Passivierungsprozesse, wird die Werkzeugoberfläche glatter, wodurch der Schnittwiderstand verringert und die Haltbarkeit des Werkzeugs erhöht wird. Dank der geringen Reibungseigenschaften in Kombination mit der hochpräzisen Bearbeitung behält das Werkzeug auch bei Hochgeschwindigkeitsvorgängen eine hervorragende Leistung bei.
