Metrisches Gewinde: Gemäß ISO-Norm beträgt der Gewindewinkel 60°.
Einzelgewinde: Bezieht sich auf ein Gewinde mit kleinerer Steigung, das normalerweise für Präzisionsbearbeitungen verwendet wird.
Empfohlene Bearbeitungshärte: HRC ≤ 45°

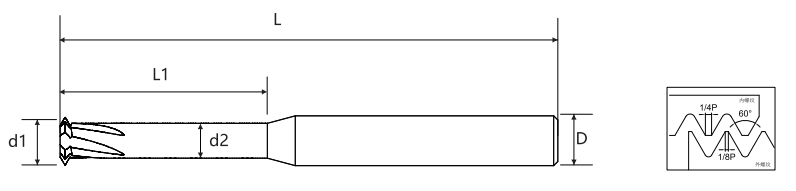

| Tonhöhe | Grobe Zähne UNC | Feine Zähne UNF | Klingendurchmesser d1 | Vermeidungsdurchmesser d2 | Effektive Klingenlänge L1 | Griffdurchmesser D | Gesamtlänge L | Klingenanzahl | Durchmesser des unteren Lochs |
| 0.2 | M0,8*P0,2 | 0.55 | 0.29 | 1.5 | 4 | 50 | 2 | 0.6 | |
| 0.25 | M1*P0,25 | M1,4*0,25 | 0.7 | 0.375 | 3.1 | 4 | 50 | 3 | 0.75 |
| 0.25 | M1,2*P0,25 | M1,4*0,25 | 0.9 | 0.575 | 3.8 | 4 | 50 | 3 | 0.95 |
| 0.3 | M1,4*P0,3 | 1.05 | 0.66 | 4 | 4 | 50 | 3 | 1.1 | |
| 0.35 | M1,6*P0,35 | 1.2 | 0.745 | 5 | 4 | 50 | 3 | 1.25 | |
| 0.35 | M1,8»P0,35/M2,0*P0,35 | 1.4 | 0.945 | 5.6 | 4 | 50 | 3 | 1.45 | |
| 0.4 | M2*, P0,4 | 1.54 | 1.02 | 6 | 4 | 50 | 3 | 1.6 | |
| 0.45 | M2,5*P0,45 | 1.96 | 1.375 | 6.5 | 4 | 50 | 3 | 2.1 | |
| 0.5 | M3-P0,5 | 2.4 | 1.75 | 8 | 4 | 50 | 3 | 2.5 | |
| 0.5 | M8*P0,5 | 6 | 5.35 | 20 | 6 | 50 | 3 | 7.5 | |
| 0.6 | M3,5*P0,6 | 2.75 | 1.97 | 10 | 4 | 50 | 3 | 2.9 | |
| 0.7 | M4*P0,7 | 3.15 | 2.24 | 10 | 4 | 50 | 3 | 3.3 | |
| 0.75 | M4,5*P0,75 | 3.5 | 2.525 | 12 | 4 | 50 | 3 | 3.8 | |
| 0.75 | M8*P0,75 | 6 | 5.025 | 20 | 6 | 50 | 3 | 7.3 | |
| 0.8 | M5-P0,8 | 4 | 2.96 | 12 | 4 | 50 | 3 | 4.2 | |
| 1 | M6*P1 | 4.8 | 3.5 | 15 | 6 | 50 | 3 | 5 | |
| 1.25 | M8*P1,25 | 6 | 4.375 | 20 | 6 | 50 | 3 | 6.8 | |
| 1.25 | M8*P1,25 | 6.5 | 4.87 | 25 | 8 | 60 | 3 | 6.8 | |
| 1.5 | M10*P1,5 | 8 | 6.05 | 25 | 8 | 60 | 3 | 8.5 | |
| 1.5 | M10*P1,5 | 8.2 | 6.25 | 31 | 10 | 75 | 4 | 8.5 | |
| 1.5 | M14*P1,5 | 12 | 10.05 | 30 | 12 | 75 | 4 | 12.5 | |
| 1.75 | M12-P1,75 | 10 | 7.725 | 30 | 10 | 75 | 4 | 10.3 | |
| 2 | M14*P2 | 10 | 7.4 | 36 | 10 | 75 | 4 | 12 | |
| 2 | M14*P2 | 11.6 | 9 | 45 | 12 | 75 | 4 | 12 | |
| 2 | M16, P2 | 12 | 9.4 | 45 | 12 | 75 | 4 | 14 | |
| 2 | M16, P2 | 13.6 | 11 | 50 | 14 | 100 | 5 | 14 | |
| 2.5 | M18-M20*P2,5 | 14 | 10.75 | 48 | 14 | 90 | 5 | 15.5 | |
| 2.5 | M20*P2,5 | 16 | 12.75 | 61 | 16 | 100 | 5 | 17.6 | |
| 3 | M24*P3,0 | 14 | 10.1 | 48 | 14 | 90 | 5 | 21 | |
| 3.5 | M30*P3,5 | 16 | 11.45 | 50 | 16 | 90 | 5 | 26.5 |

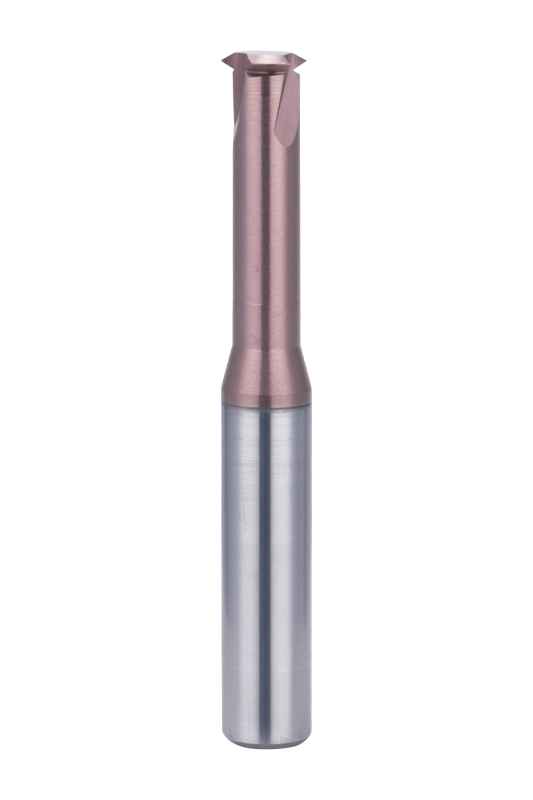

Der 60° metrische Einzelzahn-Gewindefräser ist für Präzisionsgewindeanwendungen in Kohlenstoffstahl, legiertem Stahl, Edelstahl, Aluminiumlegierungen und Kupferlegierungen konzipiert. Das aus Vollhartmetall gefertigte und mit einer Beschichtung versehene Werkzeug verbessert die Verschleißfestigkeit und verringert die Materialanhaftung. Seine Geometrie minimiert die Schnittkräfte, optimiert die Spanabfuhr und verbessert die Bearbeitungsstabilität.
Diese Serie umfasst metrische Gewindegrößen von M0,8 bis M30 mit einem breiten Durchmesserbereich, um unterschiedlichen Gewindeanforderungen gerecht zu werden. Die Einzelzahn-Gewindeschneidmethode reduziert die Schnittbelastung und den Spindeldrehmomentbedarf und verringert gleichzeitig die Werkzeugbelastung, was zu einer höheren Bearbeitungsgenauigkeit beiträgt. Die effektive Schnittlänge und die Schaftabmessungen sind optimiert, um Steifigkeit und Flexibilität auszubalancieren, sodass das Werkzeug sowohl für kleine Präzisionsteile als auch für die Bearbeitung größerer Gewinde geeignet ist.
Die Einzelzahn-Gewindemethode ist sowohl mit Blind- als auch mit Durchgangslochanwendungen kompatibel und unterliegt keinen Einschränkungen durch die Gewindesteigung, sodass sie an verschiedene Gewindetypen angepasst werden kann. Im Vergleich zu herkömmlichen Gewindebohrern reduziert das Gewindefräsen die Schnittkräfte und erhöht die Prozesssicherheit bei dünnwandigen Teilen und schwer zu bearbeitenden Materialien.
