Metrisches Gewinde: Gemäß ISO-Norm beträgt der Gewindewinkel 60°.
Dreizahn-Design: Das Werkzeug verfügt über drei Schneidkanten, mit denen mehrere Gewinde gleichzeitig bearbeitet werden können, um die Verarbeitungseffizienz zu verbessern.
Empfohlene Verarbeitungshärte: HRC≤45°

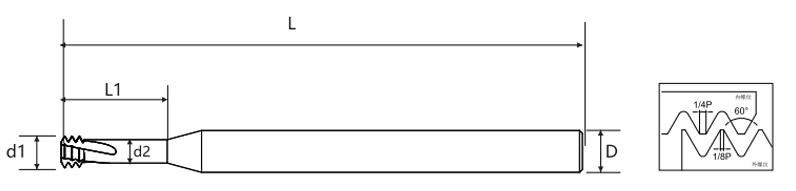

| Tonhöhe | Grobe Zähne UNC | Feine Zähne UNF | Klingendurchmesser d1 | Vermeidungsdurchmesser d2 | Effektive Klingenlänge L1 | Griffdurchmesser D | Gesamtlänge L | Klingenanzahl | Durchmesser des unteren Lochs |
| 0.25 | M1*P0,25 | 0.7 | 0.375 | 2.8 | 4 | 50 | 3 | 0.75 | |
| 0.25 | M1,2*P0,25 | 0.9 | 0.575 | 3 | 4 | 50 | 3 | 0.95 | |
| 0.3 | M1,4*P0,3 | 1.05 | 0.66 | 3.2 | 4 | 50 | 3 | 1.1 | |
| 0.35 | M1,6*P0,35 | 1.2 | 0.745 | 4 | 4 | 50 | 3 | 1.25 | |
| 0.35 | M1,8*P0,35 | 1.41 | 0.955 | 4.1 | 4 | 50 | 3 | 1.45 | |
| 0.4 | M2*P0,4 | 1.S4 | 1.02 | 4.4 | 4 | 50 | 3 | 1.6 | |
| 0.45 | M2,5*P0,45 | 1.96 | 1.375 | 5.3 | 4 | 50 | 3 | 2.1 | |
| 0.5 | M3*P0,5 | M3,5*P0,5 | 2.4 | 1.75 | 6.4 | 4 | 50 | 3 | 2.5 |
| 0.5 | M4-M6*P0,5 | 3 | 2.35 | 8.6 | 4 | 50 | 3 | 3.5 | |
| 0.5 | M6-M10*P0,5 | 4.8 | 4.15 | 13 | 6 | 50 | 3 | 5.5 | |
| 0.5 | M10-M16*P0,5 | 8 | 7.35 | 21.8 | 8 | 60 | 3 | 9.5 | |
| 0.6 | M3,5*P0,6 | 2.75 | 1.97 | 7.4 | 4 | 50 | 3 | 2.9 | |
| 0.7 | M4*P0,7 | 3.15 | 2.24 | 8.6 | 4 | 50 | 3 | 3.3 | |
| 0.75 | M4,5*P0,75 | 3.5 | 2.525 | 9.5 | 4 | 50 | 3 | 3.8 | |
| 0.75 | M6*P0,75 | 4.8 | 3.825 | 13 | 6 | 50 | 3 | 5.3 | |
| 0.75 | M8*P0,75 | 6 | 5.025 | 16 | 6 | 50 | 3 | 7.3 | |
| 0.75 | M10*P0,75 | 8 | 7.025 | 21.8 | 8 | 60 | 3 | 9.3 | |
| 0.8 | M5*P0,8 | 4 | 2.96 | 12 | 4 | 50 | 3 | 4.2 | |
| 1 | M6*P1 | 4.8 | 3.5 | 13 | 6 | 50 | 3 | 5 | |
| 1 | M8*P1 | 6 | 4.7 | 16 | 6 | 50 | 3 | 7 | |
| 1 | M10*P1 | 8 | 6.7 | 21.8 | 8 | 60 | 3 | 9 | |
| 1 | M12*P1 | 10 | 8.7 | 25 | 10 | 75 | 4 | 11 | |
| 1 | M14*P1 | 10 | 8.7 | 28 | 10 | 75 | 4 | 13 | |
| 1 | M16*P1 | 12 | 10.7 | 30 | 12 | 75 | 4 | 15 | |
| 1 | M20-M40*P1 | 15.8 | 14.5 | 40 | 16 | 90 | 4 | 19 | |
| 1.25 | M8*P1,25 | 6 | 4.375 | 16 | 6 | 50 | 3 | 6.8 | |
| 1.25 | M8*P1,25 | 6.5 | 4.87 | 20 | 8 | 60 | 3 | 6.8 | |
| 1.25 | M10*P1,25 | 8 | 6.375 | 21.8 | 8 | 60 | 3 | 8.8 | |
| 1.25 | M12*P1,25 | 10 | 8.375 | 25 | 10 | 75 | 4 | 10.8 | |
| 1.25 | M14*P1,25 | 10 | 8.375 | 28 | 10 | 75 | 4 | 12.8 | |
| 1.25 | M16-M40*P1,25 | 12 | 10.375 | 30 | 12 | 75 | 4 | 14.8 | |
| 1.5 | M10*P1,5 | 8 | 6.05 | 21.8 | 8 | 60 | 3 | 8.5 | |
| 1.5 | M10*P1,5 | 8.2 | 6.25 | 21.8 | 10 | 75 | 4 | 8.5 | |
| 1.5 | M12*P1,5 | 10 | 8.05 | 25 | 10 | 75 | 4 | 10.6 | |
| 1.5 | M14*P1,5 | 12 | 10.05 | 28 | 12 | 75 | 4 | 12.6 | |
| 1.5 | M16*P1,5 | 12 | 10.05 | 30 | 12 | 75 | 4 | 14.6 | |
| 1.5 | M20-M40*P1,5 | 15.8 | 13.85 | 40 | 16 | 90 | 4 | 18.6 | |
| 1.75 | M12*P1,75 | 10 | 7.725 | 25 | 10 | 75 | 4 | 10.3 | |
| 2 | M14*P2 | 10 | 7.4 | 25 | 10 | 75 | 4 | 12.1 | |
| 2 | M14*P2 | 11.6 | 9 | 29 | 12 | 74 | 4 | 12.1 | |
| 2 | M16*P2 | 12 | 9.4 | 27 | 12 | 75 | 4 | 14.1 | |
| 2 | M16*P2 | 13.6 | 11 | 50 | 14 | 100 | 4 | 14.1 | |
| 2 | M20-M40*P2 | 15.8 | 13.2 | 40 | 16 | 90 | 4 | 18.1 | |
| 2.5 | M18-M20*P2,5 | 14 | 10.75 | 40 | 14 | 90 | 4 | 15.5 | |
| M20*P2,5 | 16 | 12.75 | 61 | 16 | 100 | 4 | 17.6 | ||
| 3 | M24*P3,0 | 16 | 12.1 | 45 | 16 | 90 | 4 | 21.2 | |
| 3.5 | M30*P3,5 | 16 | 11.45 | 48 | 16 | 90 | 4 | 26.5 |

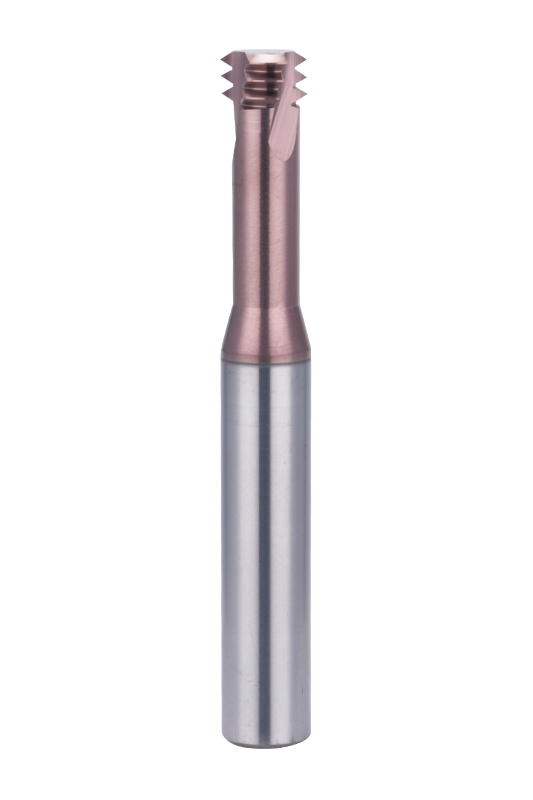

Dieser Gewindefräser mit drei Zähnen entspricht der metrischen ISO-Gewindenorm und verfügt über einen Gewindewinkel von 60° für hochpräzises Gewindeschneiden. Das Dreizahn-Schneiddesign ermöglicht das gleichzeitige Schneiden mehrerer Gewindelinien, wodurch die Bearbeitungseffizienz verbessert und die Schnittbelastung reduziert wird. Der Fräser ist in zwei Hauptgrößen erhältlich: 3-facher Durchmesser und 4-facher Durchmesser, mit mehreren Standardoptionen für Durchmesser und Gewinde, um verschiedenen Bearbeitungsanforderungen gerecht zu werden.
Es eignet sich für Materialien mit einer Härte von bis zu HRC 45°, einschließlich Kohlenstoffstahl, Edelstahl, Aluminiumlegierungen und Kupferlegierungen. Das optimierte Nutendesign verbessert die Schnittstabilität, minimiert den Schnittwiderstand und gewährleistet eine hohe Gewindegenauigkeit und Oberflächenqualität. Die längere Option mit 4-fachem Durchmesser ist ideal für die Bearbeitung tiefer Gewindelöcher, während die Option mit 3-fachem Durchmesser eine ausgewogene Lösung für allgemeine Gewindeschneidanwendungen bietet.
