American Unified Thread (UN): Entspricht dem ANSI/ASME B1.1-Standard, der Gewindewinkel beträgt 60°.
Vollständiges Gewindedesign: Die Schneidkante des Werkzeugs deckt das gesamte Gewindeprofil ab und die Gewindebearbeitung kann in einem Arbeitsgang abgeschlossen werden.
Empfohlene Verarbeitungshärte: HRC≤40°

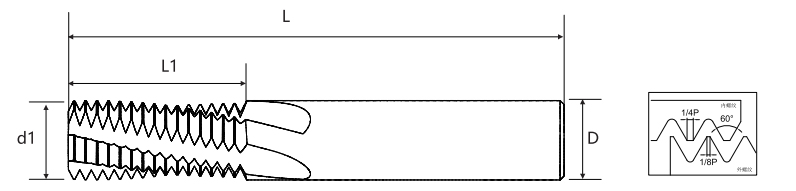

| Tonhöhe | Grobe Zähne UNC | Feine Zähne UNF | Ultrafeine Zähne UNEF | Klingendurchmesser d1 | Effektive Klingenlänge L1 | Griffdurchmesser D | Gesamtlänge L | Klingenanzahl | Durchmesser des unteren Lochs |
| 36 |
| Nr.8-36 |
| 3 | 8.5 | 4 | 50 | 3 | 3.5 |
| 32 |
| Nr. 10-32 | Nr. 12-3/8"-32 | 3.5 | 11.1 | 4 | 50 | 3 | 4 |
| 28 |
| Nr. 12-28, 1/4"-28 | 7/16",1/2"-28 | 4 | 11.8 | 4 | 50 | 3 | 4.6 |
| 28 |
| 1/4"-28 | 7/16",1/2"-28 | 5 | 12.7 | 6 | 60 | 3 | 5.5 |
| 28 |
|
| 7/16",1/2"-28 | 9.2 | 22.7 | 10 | 75 | 4 | 10.2 |
| 24 | N0.10-24 | 5/16",3/8"-24 | 9/16",1/16"-24 | 3.2 | 10.6 | 4 | 50 | 3 | 3.8 |
| 24 | Nr. 12–24 | 5/16",3/8"-24 | 9/16",1/16"-24 | 4 | 11.6 | 4 | 50 | 3 | 4.5 |
| 24 |
| 5/16",3/8"-24 | 9/16",1/16"-24 | 6 | 15.9 | 6 | 60 | 3 | 6.8 |
| 24 |
| 3/8"-24 | 9/16",1/16"-24 | 7.8 | 19.1 | 8 | 60 | 3 | 8.5 |
| 24 |
|
| 9/16",1/16"-24 | 11.9 | 28.6 | 12 | 75 | 4 | 13.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4",1"-20 | 4 | 12.7 | 4 | 50 | 3 | 5.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4",1"-20 | 4.88 | 13 | 6 | 60 | 3 | 5.2 |
| 20 |
| 7/16",1/2"-20 | 3/4",1"-20 | 9 | 22.9 | 10 | 75 | 4 | 9.8 |
| 20 |
| 1/2"-20 | 3/4",1"-20 | 10 | 25.4 | 10 | 75 | 4 | 11.5 |
| 20 |
|
| 3/4",1"-20 | 12 | 38.1 | 12 | 75 | 4 | 17.8 |
| 18 | 5/16"-18 | 9/16",5/8"-18 | 11/16",1 11/16"-18 | 5.8 | 16.9 | 6 | 60 | 3 | 6.5 |
| 18 |
| 9/16",5/8"-18 | 11/16",1 11/16"-18 | 10 | 29.6 | 10 | 75 | 4 | 12.8 |
| 18 |
| 5/8"-18 | 11/16",1 11/16"-18 | 11.9 | 32.5 | 12 | 75 | 4 | 14.5 |
| 16 | 3/8"-16 | 3/4"-16 |
| 7.6 | 19.1 | 8 | 60 | 3 | 8 |
| 16 |
| 3/4"-16 |
| 12 | 28 | 12 | 75 | 4 | 17.5 |
| 14 | 7/16"-14 | 7/8"-14 |
| 8 | 20 | 8 | 60 | 3 | 9.3 |
| 14 |
| 7/8"-14 |
| 16 | 39.9 | 16 | 100 | 4 | 20.5 |
| 13 | 1/2"-13 |
|
| 8 | 20 | 8 | 60 | 3 | 10.8 |
| 12 | 9/16"-12 | 1",1 1/2"-12 |
| 10 | 28 | 10 | 75 | 4 | 12.3 |
| 12 |
| 1",1 1/2"-12 |
| 16 | 40 | 16 | 100 | 4 | 23.5 |
| 11 | 5/8"-11 |
|
| 12 | 30 | 12 | 75 | 4 | 13.5 |
| 10 | 3/4"-10 |
|
| 12 | 30 | 12 | 75 | 4 | 16.5 |
| 9 | 7/8"-9 |
|
| 16 | 38 | 16 | 100 | 4 | 19.5 |
| 8 | 1"-8 |
|
| 16 | 40 | 16 | 100 | 4 | 22 |

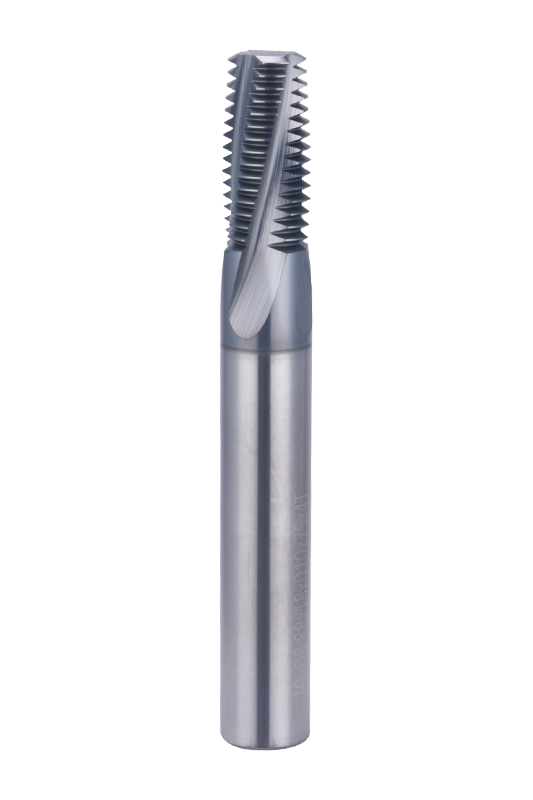

Der 60°UN ANSI/ASME B1.1 Standard-Vollzahn-Gewindefräser übertrifft herkömmliche Gewindeschneidprozesse bei der Tiefloch-, Sackloch- und Hartmaterialbearbeitung. Es reduziert effektiv die Schnittlast, minimiert das Risiko von Werkzeugbrüchen und verlängert die Lebensdauer des Werkzeugs. Durch die Auswahl der geeigneten Werkzeugspezifikationen können Benutzer ein Gleichgewicht zwischen hocheffizienter Bearbeitung und feiner Gewindequalität erreichen und so den unterschiedlichen Anforderungen industrieller Anwendungen gerecht werden.
Dieses Produkt wurde gemäß der ANSI/ASME B1.1-Norm entwickelt und verfügt über einen 60°-Gewindewinkel mit einer Vollzahnschneide, die das gesamte Gewindeprofil abdeckt. Es sorgt für hohe Präzision und Konsistenz bei der Gewindebearbeitung und unterstützt verschiedene einheitliche Gewindestandards (UNC, UNF, UNEF) sowohl für das Innen- als auch für das Außengewindefräsen. Es eignet sich besonders für Bearbeitungsanwendungen, die eine hohe Genauigkeit und Zuverlässigkeit erfordern.
Der Fräser ist mit einer Vielzahl von Materialien kompatibel, darunter Kohlenstoffstahl, legierter Stahl, Edelstahl, Aluminiumlegierungen, Kupferlegierungen und einige technische Kunststoffe. Seine flexiblen Parameterkonfigurationen – wie unterschiedliche Fräserdurchmesser (d1), Schaftdurchmesser (D), Gesamtlängen (L) und Gewindespezifikationen – ermöglichen die Anpassung an verschiedene Werkstücke und Bearbeitungsanforderungen. Es wird für Materialien mit einer Härte von bis zu HRC 40° empfohlen, um eine optimale Standzeit und Schnittleistung zu gewährleisten.
